摘要

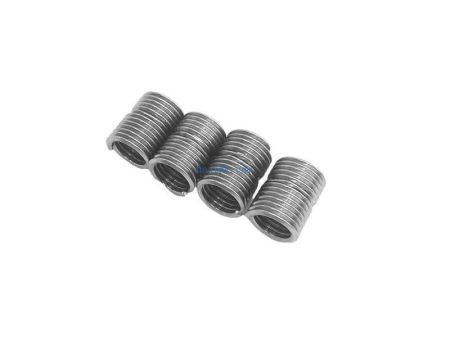

钢丝螺套是用强度、精度的冷轧菱形奥氏体不锈钢丝（通常是SUS304，抗拉强度≥1400N/mm2）加工形成的螺旋线圈线圈。在未安装状态下,钢丝螺套外径大于内螺纹孔直径。这个差别提供了螺纹套由于径向膨胀产生的内在弹性作用，从而保障了螺纹良好的定位和连接的稳定性。安装过程中，通过安装工具施加径向的外力使钢丝螺套外径收缩，从而使钢丝螺套能够顺畅旋入螺纹底孔。
产品介绍
钢丝螺套是用强度、精度的冷轧菱形奥氏体不锈钢丝（通常是SUS304，抗拉强度≥1400N/mm2）加工形成的螺旋线圈线圈。在未安装状态下,钢丝螺套外径大于内螺纹孔直径。这个差别提供了螺纹套由于径向膨胀产生的内在弹性作用，从而保证了螺纹良好的定位和连接的稳定性。安装过程中，通过安装工具施加径向的外力使钢丝螺套外径收缩，从而使钢丝螺套能够顺畅旋入螺纹底孔。
传统的螺纹连接中，75%以上的荷载集中于前三个螺牙上，应力较为集中，决定了螺纹的极限承受强度和使用寿命均较低。钢丝螺套的诞生，实现了低强度金属材料进行高强度连接的目的。钢丝螺套的可变形特点使其能平均分配负载和张力，具有很好的螺旋上升角；同时，全部长度的钢丝螺套可以用来平衡螺距和螺旋上升角本身的缺陷。因此钢丝螺套实现了螺丝和基体母材之间理想的力量传递，使每个螺牙所承受的负载更加趋向于平均，螺纹的寿命也随之大大延长。钢丝螺套的这种工作原理可同时适用于静态和动态两种工作状态。
公制系列钢丝螺套( 规格表 1)
单位：mm
螺套规格
(D×P)
公称长度
（螺纹有效深度）
圈数(N)
±1/4
自由状态下
外径(Dz)
钻孔直径
+0.1
0
钻孔
深度
(盲孔L)
×D
L1
1.6×0.35
1D
1.6
3.4
2.05 ~ 2.32
1.67
3.0
1.5D
2.4
5.1
3.8
2D
3.2
6.8
4.6
2.5D
4.0
8.5
5.4
3D
4.8
10.2
6.2
2×0.4
1D
2
2.875
2.53 ~ 2.72
2.09
3.6
1.5D
3
5.5
4.6
2D
4
7.75
5.6
2.5D
5
10.125
6.6
3D
6
12.375
7.6
2.2×0.45
1D
2.2
3.125
2.81 ~ 3.12
2.30
4.0
1.5D
3.3
5.375
5.1
2D
4.4
7.625
6.2
2.5D
5.5
9.875
7.3
3D
6.6
12.125
8.4
2.5×0.45
1D
2.5
3.375
3.11 ~ 3.40
2.60
4.3
1.5D
3.75
5.75
5.6
2D
5
8.125
6.8
2.5D
6.25
10.5
8.1
3D
7.5
12.75
9.3
3×0.5
1D
3
3.75
3.69 ~ 3.95
3.11
5.0
1.5D
4.5
6.375
6.5
2D
6
8.875
8.0
2.5D
7.5
11.375
9.5
3D
9
13.875
11.0
3.5×0.6
1D
3.5
3.75
4.33 ~ 4.62
3.63
5.9
1.5D
5.25
6.375
7.65
2D
7
8.75
9.4
2.5D
8.75
11.375
11.15
3D
10.5
13.75
12.9
4×0.7
1D
4
3.625
4.96 ~ 5.25
4.15
6.8
1.5D
6
6.125
8.8
2D
8
8.625
10.8
2.5D
10
11.125
12.8
3D
12
13.625
14.8
5×0.8
1D
5
4.125
6.10 ~ 6.45
5.18
8.2
1.5D
7.5
6.875
10.7
2D
10
9.625
13.2
2.5D
12.5
11.375
15.7
3D
15
15.125
18.2
6×1
1D
6
4.0
7.37 ~ 7.80
6.22
10.0
1.5D
9
6.75
13.0
2D
12
9.5
16.0
2.5D
15
12.125
19.0
3D
18
14.875
22.0
7×1
1D
7
4.875
8.40 ~ 8.80
7.22
11.0
1.5D
10.5
8.0
14.5
2D
14
11.125
18.0
2.5D
17.5
14.125
21.5
3D
21
17.25
25.0
8×1.25
1D
8
4.5
9.73 ~ 10.10
8.28
13.0
1.5D
12
7.375
17.0
2D
16
10.25
21.0
2.5D
20
13.25
25.0
3D
24
16.125
29.0
8×1
1D
8
5.875
9.43 ~ 10.04
8.22
12.0
1.5D
12
9.375
16.0
2D
16
13.0
20.0
2.5D
20
16.5
24.0
3D
24
20.125
28.0
10×1.5
1D
10
4.875
12.08 ~ 12.50
10.33
16.0
1.5D
15
8.0
21.0
2D
20
11.125
26.0
2.5D
25
14.25
31.0
3D
30
17.375
36.0
10×1.25
1D
10
5.875
11.78 ~12.45
10.28
15.0
1.5D
15
9.6
20.0
2D
20
13.125
25.0
2.5D
25
16.75
30.0
3D
30
20.375
35.0
10×1
1D
10
7.625
11.50 ~12.25
10.22
14.0
1.5D
15
12.0
19.0
2D
20
16.5
24.0
2.5D
25
21.0
29.0
3D
30
25.5
34.0
12×1.75
1D
12
5.0
14.35 ~ 14.70
12.39
19.0
1.5D
18
8.25
25.0
2D
24
11.5
31.0
2.5D
32
14.625
37.0
3D
36
17.875
43.0
12×1.5
1D
12
6.0
14.04 ~ 14.70
12.33
18.0
1.5D
18
9.625
24.0
2D
24
13.375
30.0
2.5D
32
17.0
36.0
3D
36
20.75
42.0
12×1.25
1D
12
7.25
13.84 ~ 14.60
12.28
17.0
1.5D
18
11.625
23.0
2D
24
15.875
29.0
2.5D
32
20.25
37.0
3D
36
24.5
41.0
14×2
1D
14
5.125
16.70 ~17.20
14.44
22.0
1.5D
21
8.5
29.0
2D
28
11.75
36.0
2.5D
35
15.0
43.0
3D
42
18.375
50.0
14×1.5
1D
14
7.125
16.08 ~ 16.95
14.33
20.0
1.5D
21
11.375
27.0
2D
28
15.625
34.0
2.5D
35
20.0
41.0
3D
42
24.25
48.0
16×2
1D
16
6.125
18.73 ~19.20
16.44
24.0
1.5D
24
9.75
32.0
2D
32
13.5
40.0
2.5D
40
17.25
48.0
3D
48
21.0
56.0
16×1.5
1D
16
8.25
18.12 ~18.92
16.33
22.0
1.5D
24
13.125
30.0
2D
32
18.0
38.0
2.5D
40
22.75
46.0
3D
48
27.625
54.0
18×2.5
1D
18
5.375
21.38 ~ 21.90
18.55
28.0
1.5D
27
8.875
37.0
2D
36
12.25
46.0
2.5D
45
15.625
55.0
3D
54
19.0
64.0
18×2
1D
18
7.0
20.76 ~ 21.72
18.44
26.0
1.5D
27
11.125
35.0
2D
36
15.375
44.0
2.5D
45
19.5
53.0
3D
54
23.625
62.0
18×1.5
1D
18
9.5
20.36 ~ 21.14
18.33
24.0
1.5D
27
15.0
33.0
2D
36
20.375
42.0
2.5D
45
25.875
51.0
3D
54
31.375
60.0
20×2.5
1D
20
6.125
23.38 ~ 23.95
20.55
30.0
1.5D
30
9.875
40.0
2D
40
13.625
50.0
2.5D
50
17.375
60.0
3D
60
21.125
70.0
20×2
1D
20
7.875
22.76 ~ 23.72
20.44
28.0
1.5D
30
12.5
38.0
2D
40
17.25
48.0
2.5D
50
21.875
58.0
3D
60
26.5
68.0
20×1.5
1D
20
10.75
22.26 ~ 23.40
20.33
26.0
1.5D
30
16.875
36.0
2D
40
22.875
46.0
2.5D
50
28.875
56.0
3D
60
35.0
66.0
22×2.5
1D
22
6.75
25.40 ~ 26.10
22.55
32.0
1.5D
33
10.875
43.0
2D
44
14.875
54.0
2.5D
55
19.0
65.0
3D
66
23.125
76.0
22×2
1D
22
8.875
24.80 ~ 26.00
22.44
30.0
1.5D
33
13.75
41.0
2D
44
18.875
52.0
2.5D
55
23.875
63.0
3D
66
29.0
74.0
22×1.5
1D
22
11.875
24.62 ~ 26.00
22.33
28.0
1.5D
33
18.5
39.0
2D
44
25.125
50.0
2.5D
55
31.625
61.0
3D
66
38.25
72.0
24×3
1D
24
6.125
28.05 ~ 28.80
24.66
36.0
1.5D
36
10.0
48.0
2D
48
13.75
60.0
2.5D
60
17.5
72.0
3D
72
21.375
84.0
24×2
1D
24
9.5
26.95 ~ 28.00
24.33
32.0
1.5D
36
15.0
44.0
2D
48
20.375
56.0
2.5D
60
25.875
68.0
3D
72
31.25
80.0
27×3
1D
27
7.0
31.09 ~ 31.95
27.66
39.0
1.5D
40.5
11.25
52.5
2D
54
15.5
66.0
2.5D
67.5
19.75
79.5
3D
81
24.0
93.0
27×2
1D
27
10.875
29.90 ~ 31.40
27.44
35.0
1.5D
40.5
17.0
48.5
2D
54
23.25
62.0
2.5D
67.5
29.375
75.5
3D
81
35.5
89.0
30×3.5
1D
30
6.75
34.68 ~ 35.60
30.77
44.0
1.5D
45
10.75
59.0
2D
60
14.875
74.0
2.5D
75
18.875
89.0
3D
90
23.0
104.0
30×3
1D
30
7.875
34.12 ~ 35.16
30.33
42.0
1.5D
45
12.5
57.0
2D
60
17.125
72.0
2.5D
75
21.875
87.0
3D
90
26.5
102.0
30×2
1D
30
12.25
32.90 ~ 34.40
30.44
38.0
1.5D
45
19.125
53.0
2D
60
25.875
68.0
2.5D
75
32.75
83.0
3D
90
39.5
98.0
33×3.5
1D
33
6.75
37.68 ~ 38.60
33.77
47.0
1.5D
49.5
10.75
63.5
2D
66
14.875
80.0
2.5D
82.5
18.875
96.5
3D
99
23.0
113.0
33×3
1D
33
8.75
37.11 ~ 38.26
33.66
45.0
1.5D
49.5
13.875
61.5
2D
66
19.0
78.0
2.5D
82.5
24.125
94.5
3D
99
29.25
111.0
注：其他规格也可根据客户需求生产。
